XSJ—2000F风电数字化在线监测系统

4大功能：

1.风机顶部与底部的环境（烟雾及温度）实时监测；

2.风机内部电缆与变压器进线电缆温度实时监测；

3.塔筒门的开、闭状态实时监测；

4.开关柜触头温度与母排温度实时监测。

说明

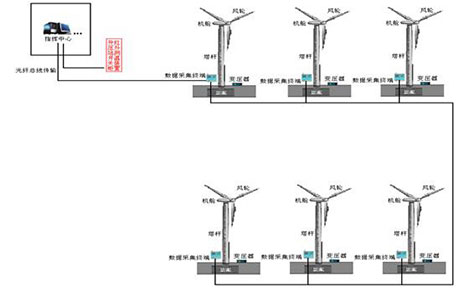

1、在每台风力发电机塔桶内安装一台数据采集终端；

2、每台数据采集终端通过一组光纤通讯模块由一对光纤连接与上位机进行通讯，

3、 数据采集终端带有电源接口，光纤通讯接口，

温度传感器通讯接口，常开常用闭接点，

感烟传感器接口，开关量控制接口。

具体安装方案：

1. 在风场升压站主控室内安装主机系统一套；

2. 在每个塔筒内部安装一台数据采集终端；

3. 在发电机塔筒底部到机舱内的电缆本体上安装温度传感器5-30支；

4. 变压器及进线电缆头根部安装温度传感器6支。

5. 机舱内部安装感烟探测器2台，塔筒内部安装感烟探测器2台；

6. 进入塔筒内部的门安装一支门禁传感器，可有效测量门的开、闭状态；

7. 35KV开关室内的每台高压开关柜都安装1套红外温度监测装置；

8. 在220KV-330KV出口开关上安装3台SF6微水变送器。
