GIS组合电器在线监测系统

I SF6微水在线监测系统

使用便携式SF6气体监测仪检测气室中SF6气体只能监测气室当时的状态，补气后气室中的状态无法检测。使用便携式SF6气体监测仪不能对开关的安全性提供帮助。

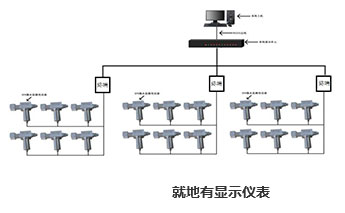

系统组成

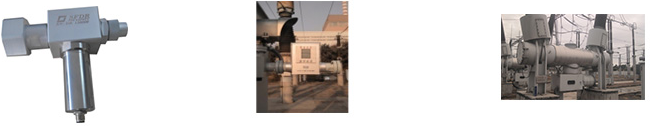

系统配置包含数据处理服务器（型号：XSJ-2000）、SF6气体监测变送器（型号DR2200）、组态软件以及电源电缆和通讯电缆。

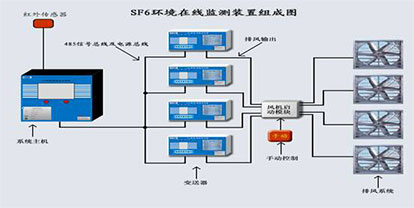

II SF6气体泄露环境在线监测系统

一、概述

主要特点：DR2201型变送器是专门为GIS系统工作室提供的环境SF6、氧含量和温湿度检测设计，防止SF6气体泄漏造成的氧含量降低、杜绝伤害工作人员事件发生的辅助检测仪表。传感器信号提供给DR2000巡回检测装置或计算机标准电流信号，为监测室内SF6、氧含量报警和温度报警在线装置。为高压开关安全使用提供准确指示和安全保护。

产品优势：

1.传感器：采用原装进口传感器，精密检测

2.DSP技术：精确并快速响应的数字信号处理技术

3.自有知识产权：产品获国家发明和设计专利

4.元件性能：军工及元器件，稳定性是首要指标

5.通讯接口：具备标准485通信接口

6.单元扩充：用户可任意增减监测点数量

7.远程调度：就地、主控室和调度中心同步监控

二、技术指标

1.SF6浓度超限报警点：1000PPM ，精度＜5%FS

2.氧气浓度检测范围：5-25%

3.缺氧报警点：18%，精度＜1%FS

4.温度显示范围：-30--+85℃

5.湿度显示范围：0-99%RH

6.传输速率：9600bit/s

7.工作温度：0℃-70℃

8.稳定性：一年内不超过变送器的精度
